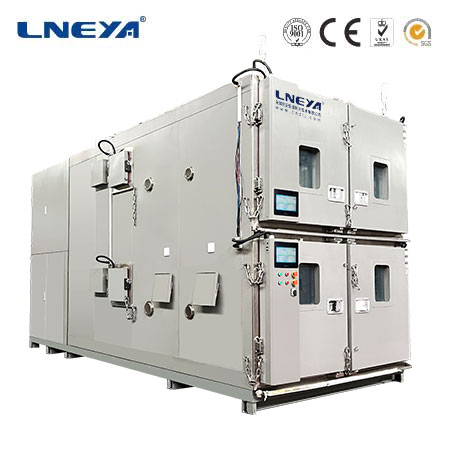

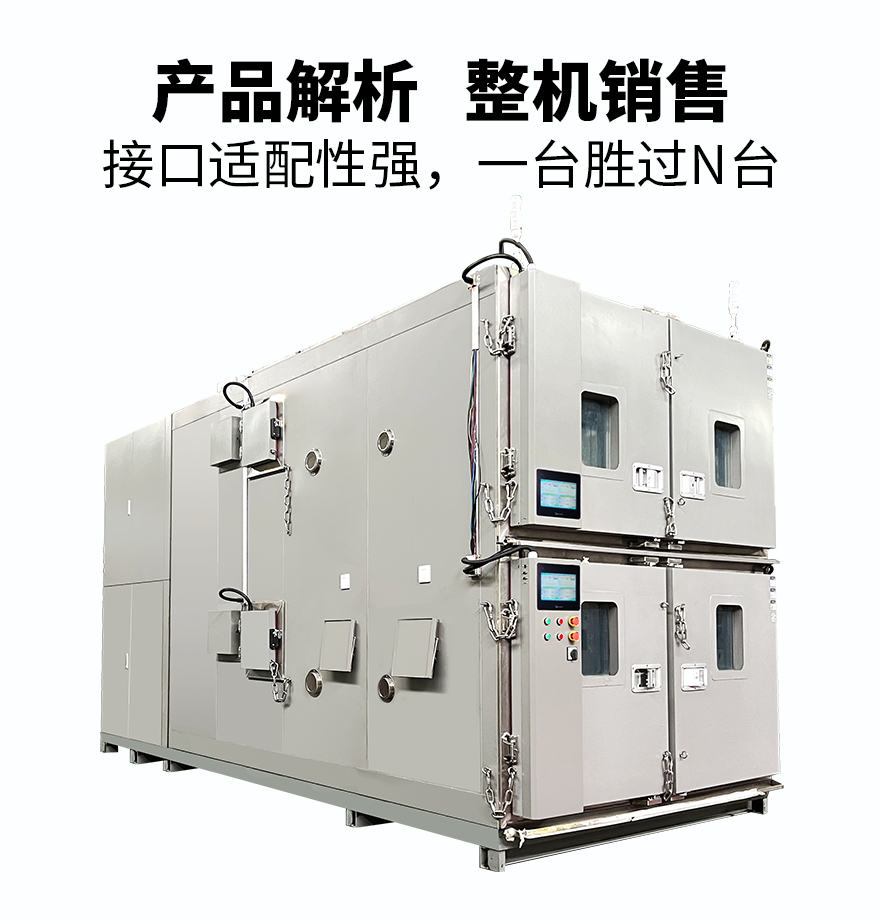

新能源电池综合测试高低温箱
本设备结合高低温试验箱与防冻液制冷加热流量系统，为新能源汽车电池包等提供高温低温防冻液及防冻液的流量、压力控制和1000L高低温试验环境。可以实现电池包等处于高度环境中做试验，并且为电池包提供高温、低温、控制流量、压力等需求。温度实现-40度~130度防冻液温度，防冻液流量控制2~20L/min ，环境箱提供-45度~100度。
| 新能源电池综合测试高低温箱 | |||
| 装置说明 | 双层高低温箱用于爆炸性样品的高低温测试装置，目前主要应用于新能源电池行业，可以直接为电池电芯或模组、PACK在试验箱内完成高低温充放电，或者高低温存储等功能，在测试电池失效时的条件下增加了防爆泄压及消防失火装置。 | ||

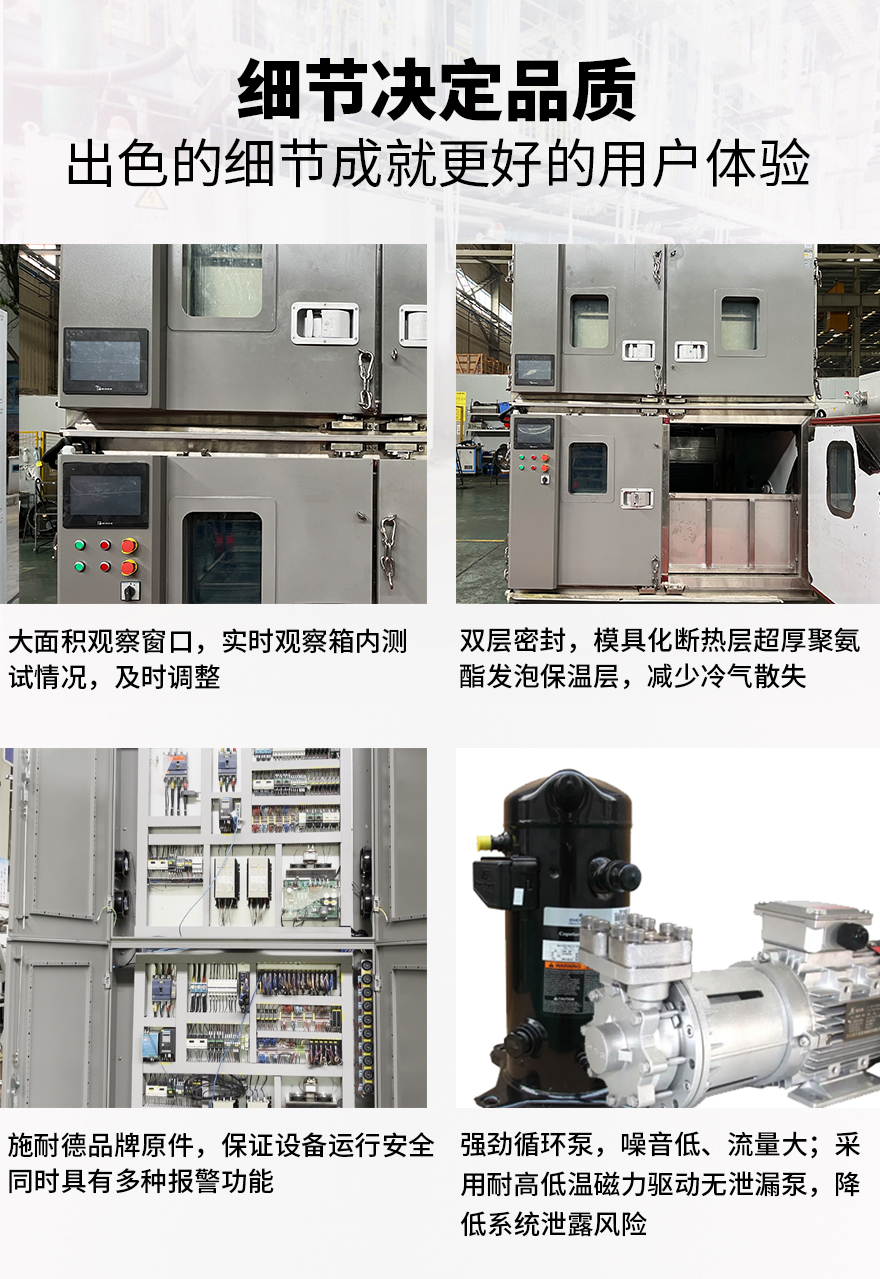

| 设计特点 | 1、采用上下双层箱体设计，箱体内含防冻液电池冷却系统，两箱体的控制及测试系统完全独立运行； 2、箱体门及泄压口均加装防爆链； 3、箱内采用全不锈钢满焊设计，可以满足消防水0.5m储存需求； 4、箱体保温层设计有100mm厚，采用导热系数低的保温材料及耐高温材料组成，能满足-40度到100度 长时间高低温冲击需求； 5、每个箱体面安装防爆泄压口，感应超压时自动泄压； 6、本装置制冷系统采用变频控制，结合热气及电加热控制算法，高效运行，节能200%以上。 |
||
| 型号 | KRYCH-15W/15 | ||
| 温度范围 | -40℃～100℃ 防冻液 | -40℃～100℃ 试验箱 | |
| 防冻液流量控制 | 1L/min~25L/min ±0.2L/min | / | |
| 防冻液压力 | 测量显示进出液口压力及在触摸屏上显示压力 | ||
| 试验箱容积 | 上层箱体内：2200*3220*1200mm 下层箱体内：2200*3220*1100mm |
||
| 加热功率 | 15kW 防冻液 | 14kW试验箱 | |
| 制冷量 防冻液 | 135℃ | 15kW | |
| 20°℃ | 15kW | ||
| 0℃ | 15kW | ||
| -20℃ | 10kW | ||
| -35℃ | 4kW | ||
| 试验箱 | 升温速率 | 25～+100℃≥±2℃/Min （空载、全程平均） | |
| 降温速率 | 25～-40℃≥1℃/Min （空载、全程平均） | ||
| 防冻液温控精度 | ±0.5℃ | ||
| 高低温腔温度均匀度 | ≤2℃ | ||
| 循环风量 | 5000m3/h | ||
| 控制器 | PLC控制器，模糊PID控制算法 | ||
| 通信协议 | CAN | ||
| 设备内部温度反馈 | 设备箱体内部温度、制冷系统冷凝温度、压缩机吸气温度、冷却水温度(水冷设备有) | ||
| 高温降温模块 | 可以从高温100℃降温 | ||
| 循环泵流量、压力 | 采用磁力驱动泵 | ||
| 电源 380V50HZ | 配电主空气开关型号： EZD400E4350ELK 4P350 | ||
| 外型尺寸mm | 2400*5600*2850 | ||
| 压缩机 | 品牌变频压缩机 | ||
| 蒸发器 | 板式换热器 | ||
| 制冷附件 | 艾默生/丹佛斯品牌 干燥过滤器、油分离器等 | ||
| 节流方式 | 电子膨胀阀 | ||
| 操作面板 | 10寸彩色触摸屏,温度曲线显示\EXCEL 数据导出 | ||
| 制冷剂 | R125/R507C/R404A | ||
| 安全防护 | 相序断相保护器、冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | ||
| 内部预留防冻液接口 | ZG3/4 | ||
| 水冷冷凝器 | 套/壳管式换热器 | ||
| 冷却水20℃ | 25m3/H | ||
| 内底板承重(吨) | 1.5 | ||
| 重量(吨) | 4.6 | ||
| 满足标准 | GB/T 2423.1-2008 试验A：低温试验方法 | ||
| GB/T 2423.2-2008 试验B：低温试验方法 | |||
| GJB 150.3A-2009 高温试验方法 | |||
| GJB 150.4A-2009 高温试验方法 | |||
| 型号 | KRYCH-7.5W/7.5 | ||
| 温度范围 | -40℃～100℃ 防冻液 | -40℃～100℃ 试验箱 | |
| 防冻液流量控制 | 1L/min~25L/min ±0.2L/min | / | |
| 防冻液压力 | 测量显示进出液口压力及在触摸屏上显示压力 | ||
| 试验箱容积 | 上层箱体内：2200*3220*1200mm 下层箱体内：2200*3220*1100mm |
||
| 加热功率 | 7.5kW 防冻液 | 14kW试验箱 | |
| 制冷量 防冻液 | 135℃ | 7.5kW | |
| 20°℃ | 7.5kW | ||
| 0℃ | 7.5kW | ||
| -20℃ | 4.5kW | ||
| -35℃ | 1.8kW | ||
| 试验箱 | 升温速率 | 25～+100℃≥±2℃/Min （空载、全程平均） | |
| 降温速率 | 25～-40℃≥1℃/Min （空载、全程平均） | ||
| 防冻液温控精度 | ±0.5℃ | ||
| 高低温腔温度均匀度 | ≤2℃ | ||
| 循环风量 | 5000m3/h | ||
| 控制器 | PLC控制器，模糊PID控制算法 | ||
| 通信协议 | CAN | ||
| 设备内部温度反馈 | 设备箱体内部温度、制冷系统冷凝温度、压缩机吸气温度、冷却水温度(水冷设备有) | ||
| 高温降温模块 | 可以从高温100℃降温 | ||
| 循环泵流量、压力 | 采用磁力驱动泵 | ||
| 电源 380V50HZ | 配电主空气开关型号： EZD250E4225ELN | ||
| 外型尺寸mm | 2400*5600*2850 | ||
| 压缩机 | 品牌变频压缩机 | ||
| 蒸发器 | 板式换热器 | ||
| 制冷附件 | 艾默生/丹佛斯品牌 干燥过滤器、油分离器等 | ||
| 节流方式 | 电子膨胀阀 | ||
| 操作面板 | 10寸彩色触摸屏,温度曲线显示\EXCEL 数据导出 | ||
| 制冷剂 | R125/R507C/R404A | ||
| 安全防护 | 相序断相保护器、冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | ||
| 内部预留防冻液接口 | ZG3/4 | ||
| 水冷冷凝器 | 套/壳管式换热器 | ||
| 冷却水20℃ | 25m3/H | ||
| 内底板承重(吨) | 1.5 | ||
| 重量(吨) | 4.6 | ||
| 满足标准 | GB/T 2423.1-2008 试验A：低温试验方法 | ||
| GB/T 2423.2-2008 试验B：低温试验方法 | |||
| GJB 150.3A-2009 高温试验方法 | |||
| GJB 150.4A-2009 高温试验方法 | |||
