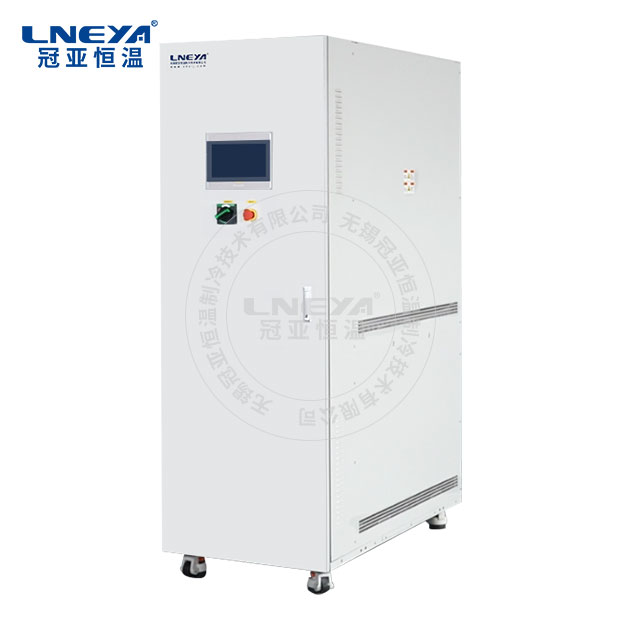

负压型控温机组

2025/07/22 Chiller高精度冷热循环器 305

产品介绍

负压型控温系统通过负压环境下的流体循环实现精准温度控制，原理：通过负压发⽣器驱动导热介质（⽔/油）循环，避免泄漏风险，适用于各种类型板卡冷却。

防泄漏设计：系统运⾏时管路处于负压状态，即使管道破裂也不会泄漏高温介质，安全性高。

高效节能：全密闭循环，闭式循环，减少热能损耗。

精准控温：采用PID算法或PLC控制，实现温度波动≤±0.3℃，适用于精密制造场景。

多场景适配：⽀持纯⽔、氟化液、乙二醇⽔溶液等不同介质，控温范围从常温到80度

产品介绍

设备名称		负压循环温控设备
设备型号		ZLFQ-30	ZLFQ-80	ZLFQ-180
额定换热量		30kW	80kW	180kW
一次侧（介质侧）	工作介质	介质侧纯水、乙二醇水溶液等	介质侧纯水、乙二醇水溶液等	介质侧纯水、乙二醇水溶液等
	额定流量	60LPM	150LPM	300LPM
	储液容积	60L	120L	180L
	供回液温度	25/35℃	25/35℃	25/35℃
	温控精度	±0.3℃	±0.3℃	±0.3℃
	真空泵抽气量	75m3/h	130m³/h	250m3/h
	负压压头	70KPA	70KPA	70KPA
	泵浦配置	1+1冗余	1+1冗余	1+1冗余
	接口尺寸	Rc1	Rc1 1/4	Rc2
二次侧（冷却侧）	冷却介质	PCW	PCW	PCW
	冷却流量	2.5m³/h	6m³/h	15m³/h
	过滤精度	50um	50um	50um
	接口尺寸	Rc3/4	Rc1	Rc2
控制系统		PLC控制器，前馈调节+控滞后PID算法
通讯协议		RS485串口MODBUS RTU协议/以太网接口TCP/IP协议
供液泄露率		负压循环无泄漏
安全防护		具有自我诊断功能；设备过载保护；低液位保护等
其他功能		自动泄露检测、自动排液、自动补液等功能
电源		AC220V/50HZ，6A(max)	AC220V/50HZ，8A(max)	AC220V/50HZ，12A(max)
外形尺寸cm		8070185	13070185	130105185
