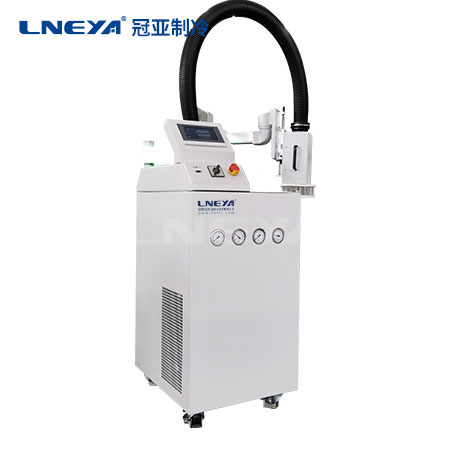

射流式高低温冲击测试机
AES系列
116
功能参数
- 电源功率(kW)：4.2~12.5
- 加热功率(kW)：3~4.5
- 冷却水量(m³/h)：0.6~4.5
- 控温精度：±0.5℃
- 反应物料控温精度：±1℃
- 冷却方式：风冷/水冷
应用于芯片、模块、集成电路板、电子元器件等提供准确且快速的环境温度。是对产品电性能测试、失效分析、可靠性评估的仪器设备。广泛应用于半导体企业、航空航天、光通讯、高校、研究所等领域。
| 型号 | AES-4535 AES-4535W |
AES-6035 AES-6035W |
AES-8035 AES-8035W |
AES-A1035W | AES-A1235W | |
| 温度范围 | -45℃～225℃ | -60℃～225℃ | -80℃～225℃ | -100℃～225℃ | -115℃～225℃ | |
| 加热功率 | 3kW | 3kW | 3kW | 4kW | 4.5kW | |
| 制冷量 | -45℃ | 2.5kW | ||||
| -60℃ | 2kW | |||||
| -80℃ | 1.5kW | |||||
| -100℃ | 1.2kW | |||||
| -120℃ | 1.2kW | |||||
| 温控精度 | ±0.5℃ | ±0.5℃ | ±1℃ | ±1℃ | ±1℃ | |
| 温度转换时间 | -25℃ to 150℃ 约10S 150℃to -25℃ 约20s |
-45℃ to 150℃ 约10S 150℃to -45℃ 约20s |
-55℃ to 150℃ 约10S 150℃to -55℃ 约15s |
-70℃ to 150℃ 约10S 150℃to -70℃ 约20s |
-80℃ to 150℃ 约11S 150℃to -80℃ 约20s |
|
| 空气要求 | 空气滤清器<5um 空气含油量:<0.1ppm 空气温湿度：5℃～32℃ 0～50%RH |
|||||
| 空气处理能力 | 7m³/h ～ 25m³/h 压力5bar～7.6bar | |||||
| 系统压力显示 | 制冷系统压力采用指针式压力表实现（高压、低压） 循环系统压力采用压力传感器检测显示在触摸屏上 |
|||||
| 控制器 | 西门子PLC，模糊PID控制算法 | |||||
| 温度控制 | 控制出风口温度 | |||||
| 可编程 | 可编制10条程序，每条程序可编制10段步骤 | |||||
| 通信协议 | 以太网接口TCP/IP协议 | |||||
| 设备内部温度反馈 | 设备出口温度、制冷系统冷凝温度、环境温度、压缩机吸气温度、冷却水温度（水冷设备有） | |||||
| 温度反馈 | T型温度传感器 | |||||
| 压缩机 | 法国泰康/艾默生谷轮涡旋压缩机 | |||||
| 蒸发器 | 套管式换热器 | |||||
| 加热器 | 法兰式桶状加热器 | |||||
| 制冷附件 | 丹佛斯/艾默生配件（干燥过滤器、油分离器、高低压保护器、膨胀阀、电磁阀） | |||||
| 操作面板 | 无锡冠亚定制7英寸彩色触摸屏，温度曲线显示\EXCEL 数据导出 | |||||
| 安全防护 | 具有自我诊断功能；相序断相保护器、冷冻机过载保护；高压压力开关，过载继电器、热保护装置等多种安全保障功能。 | |||||
| 制冷剂 | R404A | R404A/R23 | R404A/R508B | R404A/R23/R14 | R404A/R23/R14 | |
| 外接保温软管 | 方便外送保温软管1.8m DN32快接卡箍 | |||||
| 外型尺寸（风）cm | 54*69*132 | 54*69*132 | 75*73*133 | 80*120*185 | 100*150*185 | |
| 外型尺寸（水）cm | 54*69*132 | 54*69*132 | 75*73*133 | 70*100*175 | 80*120*185 | |
| 风冷型 | 采用铜管铝翅片冷凝方式，上出风型式，冷凝风机采用德国EBM轴流风机 | |||||
| 水冷型 W | 带W型号为水冷型 | |||||
| 水冷冷凝器 | 特别注意本系列产品水路设备冷凝器采用板式换热器，需要冷水机供水或低硬度自来水需要净水过滤器 | |||||
| 冷却水量 at 20℃ | 0.6m³/h G3/8 |
1.5m³/h G3/4 |
2.6m³/h G1 |
3.6m³/h G1 |
4.5m³/h G1 |
|
| 电源 50HZ max | 4.2kW 220V | 5.5kW 220V | 6.6kW 220V | 11.2kW 380V | 12.5kW 380V | |
| 电源 | 可定制460V 60HZ、220V 60HZ 三相 | |||||
| 外壳材质 | 冷轧板喷塑 （标准颜色7035） | |||||
| 温度扩展 | 高温到 +300℃ | |||||
