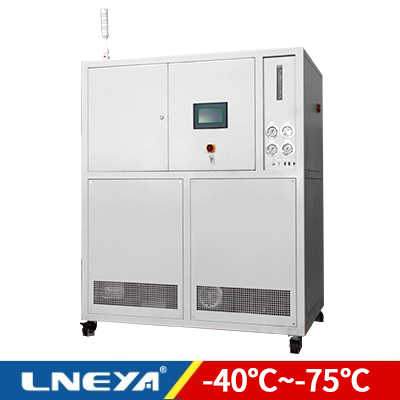

YQH-7550EX1 YQH-7550WEX1

应用于气体冷凝液化回收。将VOCS气体或其他电子气体通过引风机接入到设备，通过降低温度液化捕集分离到收集罐中，其他气体排放，从而实现气体的冷凝捕集回收。

• • 气体换热系统耐压8bar，可定制耐压25bar换热冷箱
  • 温度范围从－40℃~－75℃，可以满足不同温度；
  • 均采用环保制冷剂；
  • 采用二次过冷技术，制冷迅速，温度低；
  • 采用品牌压缩机， 主要自牌为都凌、泰康、艾默生谷轮、卡莱尔；
  • 蒸发器选用板式换热器，体积小，、停留时间长、效率高；
  • 采用冷控件（丹佛斯压力控制器 、平衡阀、 电磁阀、干燥过滤器、艾默生油分离器等）；
  • 采用丹佛斯膨胀阀、艾默生电子膨胀阀，控制精度高；
  • 采用西门子PLC  ,7寸彩色触摸屏显示，进行自动化控制操作，并具备温度、压力曲线显示、温度记录U盘、故障报警记录；
  • 整机安装， 在工厂已将系统测试完毕， 用户只需要将载冷剂管路、冷却水管路安装完毕就可运行；
    工厂测试：每台冷冻机组均在工厂带负载测试不小于12小时；

  • 型号	YQH-7550EX1 YQH-7550WEX1
    气体流量	50m3/h
    最低温度	-75℃
    第一级温度	0℃
    冷箱承压	8bar
    换热面积	5m2*2
    换热器材质	SUS304
    压力监控	一二级蒸发捕集器进出口防冰堵压力监控保护
    化霜控制	可根据压力监控，进行化霜控制
    气进出口径	DN50 PN16
    回收液储罐	15L 可选配安装回收输送泵
    排液口口径	G1/2
    控制系统	西门子PLC
    显示与记录	7寸彩色触摸屏
    压缩机	艾默生谷轮涡旋柔性压缩机  （防爆为环氧树脂封装处理）
    电源  380V 50HZ  MAX	8KW
    尺寸	1000*1700*1950
    冷却水（水冷设备）25度	3000L/H  1BAR~4BAR  G3/4
