热水加热系统

热水加热系统

ST系列 291

产品参数

  • 蒸汽压力:4~6bar
  • 热水温度范围:10℃~135℃
  • 控温精度: ±1℃
  • 换热能力:25-300kW
  • 蒸汽接口:DN20-40 PN10
  • 泵流量:200-600L/min 2.5bar

热水加热系统-无锡冠亚恒温制冷热水加热系统-无锡冠亚恒温制冷 热水加热系统-无锡冠亚恒温制冷 热水加热系统-无锡冠亚恒温制冷 热水加热系统-无锡冠亚恒温制冷

产品应用

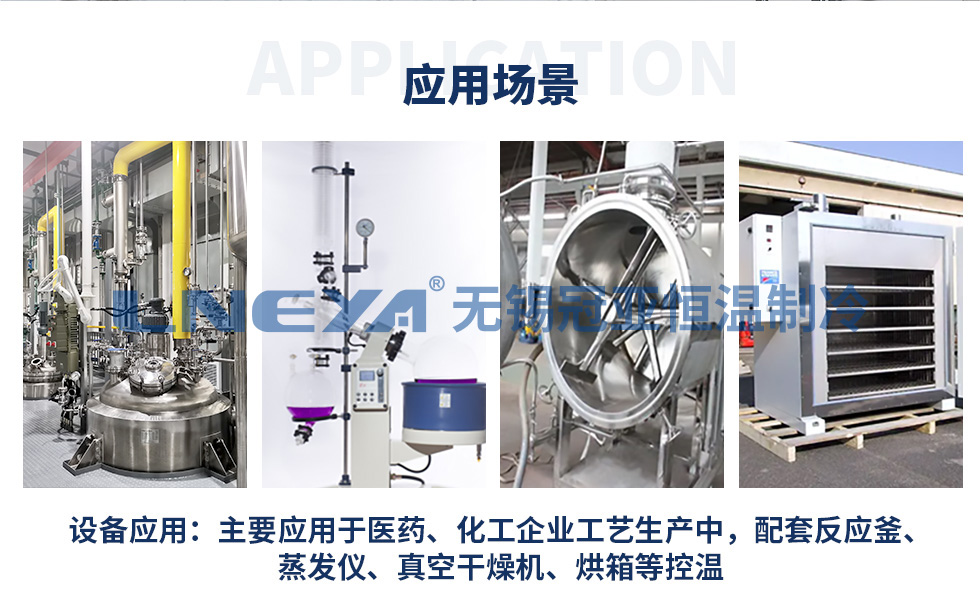

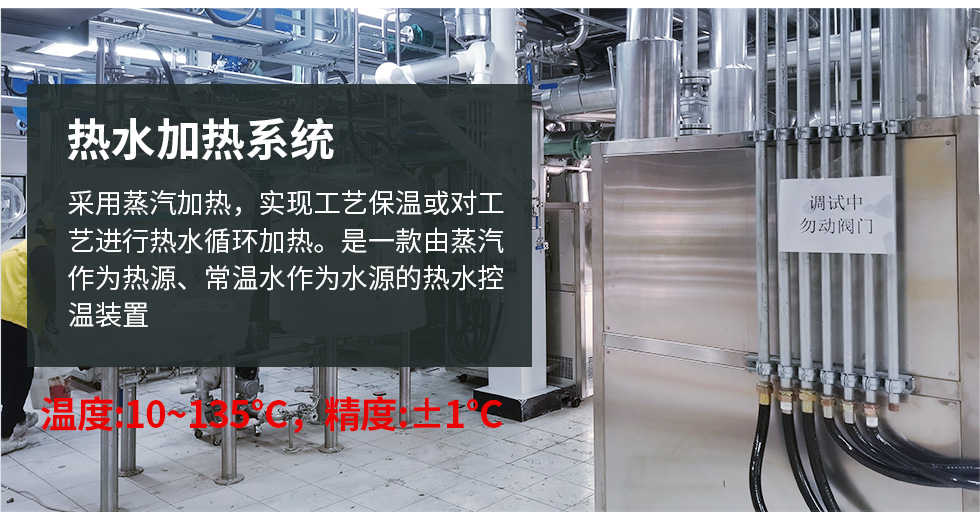

在医药、化工企业的工艺生产中需要采用蒸汽加热,实现工艺保温或对工艺进行热水循环加热。

技术参数

1、热媒:饱和水蒸汽压力:0.5MPa及以上,温度:158.8℃及以上
2、热水控制温度  RT+10℃~135℃

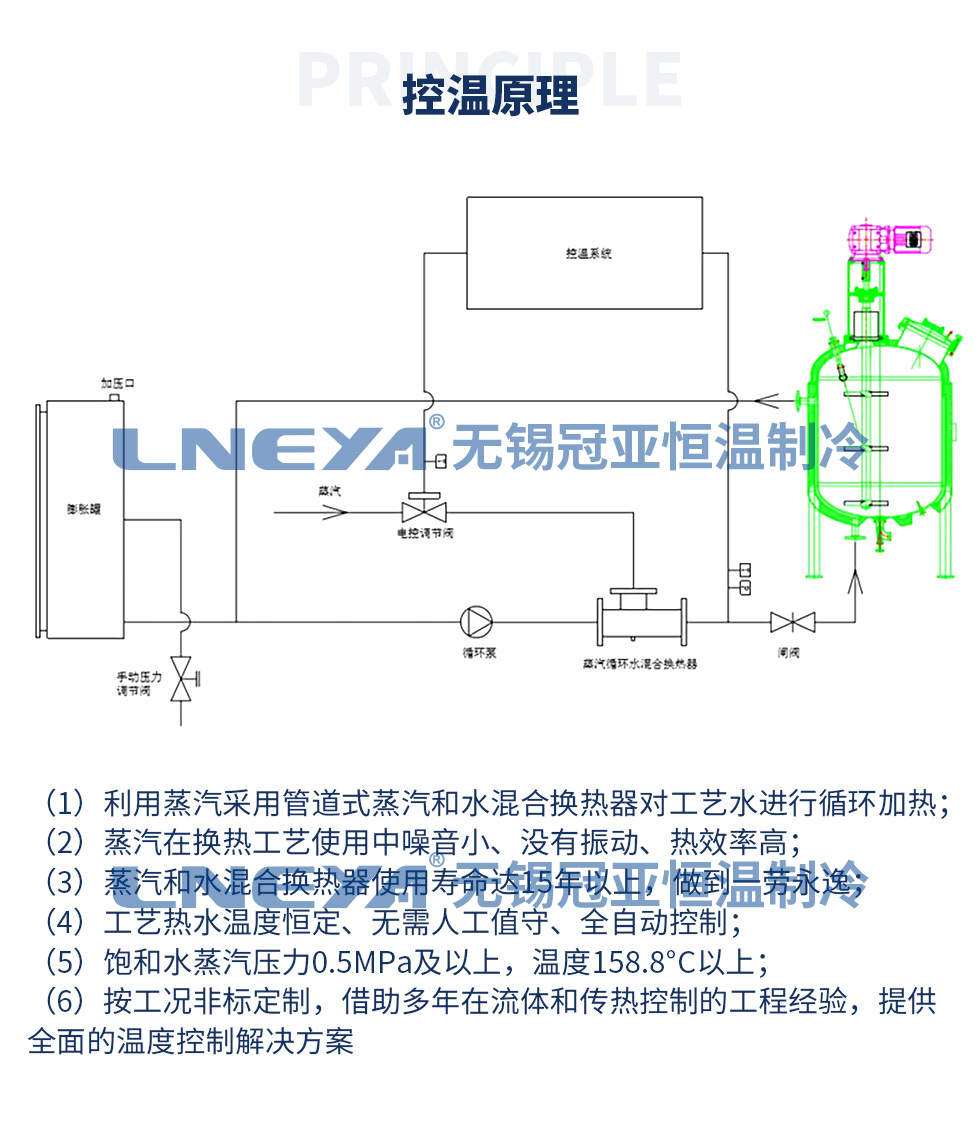

3、利用蒸汽采用管道式蒸汽和水混合换热器对工艺水进行循环加热;
4、蒸汽在换热工艺使用中要噪音小、没有振动、热效率高;
5、蒸汽和水混合换热器使用寿命达15年以上,做到一劳永逸;
6、工艺热水温度恒定、无需人工值守、全自动控制。
型号 ST-25W ST-38W ST-60W ST-100W ST-200W ST-300W
蒸汽压力 4~6bar
热水温度范围 RT+10℃~135℃
控温精度 ±1℃ ±1℃ ±1℃ ±1℃ ±1℃ ±1℃
换热能力max 25kW 38kW 60kW 100kW 200kW 300kW
蒸汽接口 DN20 PN10 DN20 PN10 DN20 PN10 DN25 PN10 DN32 PN10 DN40 PN10
泵流量 110L/min
2.5bar
200L/min
2.5bar max
200L/min
2.5bar max
250L/min
2.5bar max
400L/min
2.5bar max
600L/min 2.5bar max
热水进出口 DN25 PN10 DN32 PN10 DN40 PN10 DN50 PN10 DN65PN10 DN80 PN10
排液口尺寸 DN25 PN10 DN32 PN10 DN40 PN10 DN50 PN10 DN65 PN10 DN80 PN10
控制系统 西门子S7-200PLC及模块 无锡冠亚设计程序
显示与输入 7英寸彩色触摸屏,温度曲线显示、记录
蒸汽流量控制 通过比例调节阀,4~20mA信号调整开度大小
电源380V50HZ 1.8kW 2.5kW 2.5kW 4kW 5.5kW 7.5kW
尺寸 cm 70*80*175 70*80*175 100*95*175 125*100*200 150*125*205 205*145*205

热水加热系统-无锡冠亚恒温制冷
